支撑装置如何解决交接口更换质量作者:中澳橡胶 发布时间:2015-08-05 点击次数:

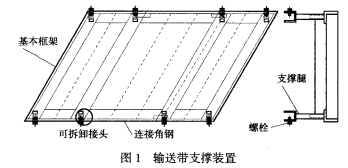

更换皮带输送机的输送带进行交接口时,为保证接口质量,接头两端的输送带必须在同一平面内交接。原来交接口时,一般是卸掉3—4个托辊支架留出空地,然后搬几块枕木放在输送带大架上组合成平面。这种方式过程复杂,不仅要拆卸托辊架,而且还要搬运较沉的枕木,增加了工作量和人工的体力负担。设计了输送带接口支撑装置(图1),
较好地解决了问题。输送带支撑装置由2个基本框架、连接角钢和8条支撑腿组成,2个基本框架和连接角钢连接成一个固定木板的框架,然后在每个基本框架下方安装4条可拆卸的支撑腿。采用较轻的木板放在框架中,然后将框架固定在输送带大架上,形成一个可供交接口的平面。基本框架是由50mm~50mm的4根角钢焊接而成。框架支撑腿是用钢管、u形槽和固定螺栓组成,钢管和U形槽焊接组成基本支撑腿。固定螺栓安装在u形槽上,通过调节螺栓的松紧将框架固定在输送带大架上,防止框架的移动,保证了平面的稳定性。基本框架由4根角钢焊接而成,框架的角度为60。,是为保证和输送带接口角度一致。基本框架横向焊接2个钢管,下面装支撑腿的部位焊接圆钢,其中钢管和圆钢的尺寸选取100mm左右。连接角钢上焊接圆钢,圆钢插入基本框架上的钢管中形成可拆卸连接,将2个基本框架连接在一起。支撑腿部分的钢管和u形槽焊接在一起,固定螺栓安装在U形槽上,通过调节螺栓的松紧来防止框架的移动。装置结构简单,制造和安装都很方便。连接部位均设计为可拆卸的连接接头,便于安装和拆卸。具体制作尺寸可以根据实际输送带大架尺寸来制作。输送带支撑装置,在邯郸钢铁公司焦化厂运焦车间进行试验,顺利完成了输送带的接口任务,输送带接口所需要的平面度和稳定性得到保证,既节省检修时间,又节省人力。目前,装置已在焦化厂广泛应用。
