耐热输送带的贴合胶配方设计作者：中澳橡胶    发布时间：2019-03-02    点击次数：

        黏合问题是贴合胶配方设计中比较关键的问题,尤其是耐热输送带,在高温工作环境下,经过长时间热老化后仍需要有相当高的黏合强度。贴胶与芯层牢固地黏合在一起,可延长耐热输送带的寿命。在保证黏合强度的前提下,可适当增大黏合胶的厚度,这样可提高输送带的弹性和耐屈挠性,而且,增强了布层间胶料抗热累积的能力,使EP布免受高温破坏。经过反复调试,研究拟采用的黏合胶配方如下：
        黏合胶配方（份数）为：1＃标准胶30；丁苯胶1500 70；硫磺2；促进剂 M 1；促进剂 DM 2.5；氧化锌5；硬脂酸 2.5；软化重油 12；C5树脂 8；通用N660炭黑25；轻钙30；白炭黑5；防老剂 MB 1；防老剂4010NA 1；防老剂BLE 2.5；黏合剂RE 3。
       分别将耐热输送带试样置于30℃、100℃、125℃、和150℃老化箱中恒温放置1h,取出后立即测试层间黏合强度。根据GB/T 6759－2013输送带 《织物芯输送带的层间黏合强度试验方法》测试层间的黏合强度,结果如表1。

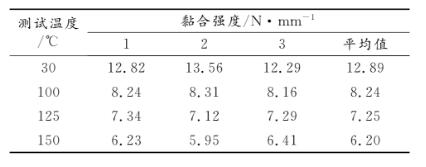

表1 贴胶黏合强度测试

　　本文源自http://www.shu-song-dai.com/hyzs/955.html，转载请注明出处。

(责任编辑：输送带http://www.shu-song-dai.com)
