波状挡边输送带能够防止输送带跑偏作者：中澳橡胶    发布时间：2019-03-07    点击次数：

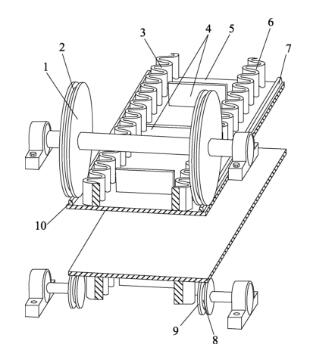

　　见图5，包括挡边式输送带、托带辊和压带轮，挡边式输送带包括基带、挡边和横隔板，挡边固定连接在基带的两侧，挡边和基带边缘之间留有空边，横隔板固定连接在两侧挡边之间的基带上，两边的挡边、相邻两个横隔板共同围成空腔。在工作面朝上的位置布置压带轮，压带轮的轮缘与空边贴合。在工作面朝下的位置布置托带辊，用来支承挡边式输送带的自重。挡边式输送带还包括导向筋，布置在工作面空边上，横截面是梯形。托带辊的辊缘上设有导向槽，导向槽的横截面是梯形。压带轮的轮缘上设有导向槽，导向槽的横截面是梯形。导向筋嵌在导向槽中。

　　1.压带轮 2、8.导向槽 3.挡边 4.横隔  5.基带 6.挡边 7、10.导向筋 9.托带辊

　　图5 能防止跑偏的波状挡边带式输送机

　　使用效果：有了导向筋的导向作用，挡边带式输送机在运行时沿着导向筋运行，不再跑偏，挡边不再摩擦压带轮侧面或托带辊端面，挡边式输送带的使用寿命大幅延长，为生产厂节省大量维修维护资金。
