芳纶纤维耐腐蚀性能分析作者：中澳橡胶    发布时间：2015-05-06    点击次数：

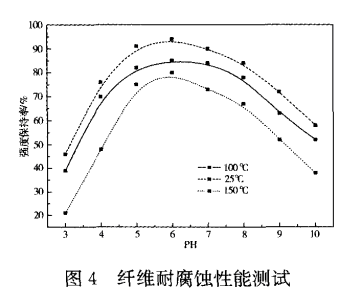

   输送带骨架帆布在成型前需要浸胶处理，应用最广泛的浸渍处理液为RFL(问苯二酚一甲醛一胶乳)浸渍液。浸渍液的pH值一般呈碱性，pH值在8～11之间。浸胶过程中帆布完全浸在浸渍液中一段时间，再经高温烘干得到成型浸胶帆布。在高温条件下的骨架帆布的耐腐蚀性能应该进一步提高。芳纶纤维在不同温度、不同pH值的水中浸渍24h后，测试芳纶纤维的断裂强度。测试结果如下图4所示。由图4可以看出，当pH值在6～7之间时芳纶的强度保持率最高。随着pH减小，水溶液的酸性增加，芳纶的强度减小趋势显著。随着pH增大，水溶液的碱性增加，芳纶的强度随之减小。对比pH值3～6和7～10之间芳纶强度变化可以看出，芳纶耐碱性优于耐酸性。在相同pH时，温度升高芳纶强度下降明显。在弱碱性和弱酸性条件下，随着温度升高芳纶强度损失较小,保持着较高强度.

　　本文源自http://www.shu-song-dai.com/xwdt/478.html，转载请注明出处。

(责任编辑：输送带http://www.shu-song-dai.com)
