       输送带与滚筒配合的改进
       1、人字形相配合

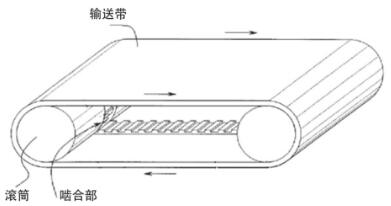

        如图1所示,输送带内表面的齿以相同的间隔向传动侧的外部延伸,每对齿的形状为人字形条纹,也可以是鱼骨形条纹;驱动滚筒则采用图1左图的结构,输送带上的条纹与驱动滚筒上的沟纹相啮合。由于传动结束表面倾向于输送带的行进方向,上述啮合结构可以固有的引导并防止输送带横向偏移。

人字形相配合
                       图1 人字形相配合

人字形相配合

                                  图2

        2、正齿形相配合
        如图2所示,在一条完整的输送带中部通过胶黏剂或热硫化工艺固定一条正齿形驱动带,与此同时,在驱动滚筒的中部设置一段与上述正齿形驱动带相配合的沟纹,驱动带的齿和驱动滚筒的沟纹组成了啮合。如此设计可以由于驱动带是通过胶黏剂或热硫化工艺固定在输送带的内表面,这样就使得输送带的完整性,从而不会出现局部应力过大;而且具备更大的承载能力;由于驱动带和驱动滚筒的啮合位置位于输送带的中部,使得其可以适应更加恶劣的环境。
